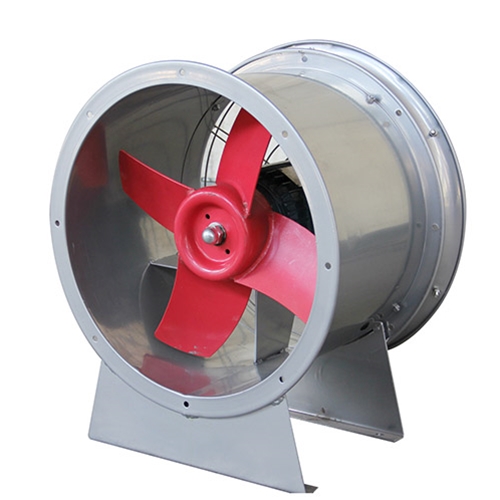

T35-11(CDZ)軸流風機

軸流式風機概述

1.1 CDZ型軸流式風機具備T35-11軸流風機特點，同時將葉片設計成寬型前掠式，等柵距結構，可減少氣流在葉片表面上的分離及氣流渦旋的形成，降低風機內氣流的二次損耗，減少了聲源的空氣動力噪聲，氣流穩定。

1.2 風機葉輪直徑由250～1120mm共十四個規格，每一規格風機葉片都為4片，風量760～60000m3/h，風壓50～500Pa。

1.3 按外形結構分：壁式、崗位式、管道式。

按使用環境分：

普通型：適用于非易燃、易爆及無腐蝕性氣體的環境中。

防腐型：葉輪、機殼為玻璃鋼，適用于含有腐蝕性氣體的環境中。

防爆型：電機為隔爆型、葉片為鋁合金，適用于易燃易爆氣體環境中，防爆等級為EXd11BT4.

1.4為適應不同場所噪聲的要求，風機均可配不同長度的消聲器，也可將分級做成包覆式。

2、軸流式風機工作條件

工作溫度：-20～+40℃；

濕    度：小于90%；

介質條件：

常規型：非腐蝕、非易燃、易爆氣體（含塵量不超過100㎎/m3）。

防爆型：非腐蝕含有易燃易爆氣體（含塵量不超過100㎎/m3）。

防腐型：有腐蝕性氣體（無任何粉塵）。

工作電源：三相、380v/50Hz(小功率風機可做成單相220v，請訂貨時注明)。

3、軸流式風機應用

CDZ系列超低噪聲軸流風機可廣泛應用于工礦企業、賓館、飯店、博物館、體育館等通風換氣場所適用于管道加壓、送風和排風機高層建筑、一般建筑的通風換氣之用。

4、軸流風機配置

4.1標準配置

※ 葉輪；  ※ 電機；  ※ 機殼（風筒、電機支架）；  ※ 底腳。

4.2 備選件及附件（訂貨注明是否購買）

※減振設備；  ※控制箱； ※網罩； ※對接法蘭； ※百葉風口。

5、軸流風機加工工藝

5.1 風機葉輪為鋼制，輪轂液壓拉伸成型，葉片沖壓后液壓成形，葉片與輪轂焊接裝配成形。葉輪經靜、動平衡校正，平衡精度不大于G5.6級。

5.2外筒法蘭為采用整體翻邊旋壓而成。

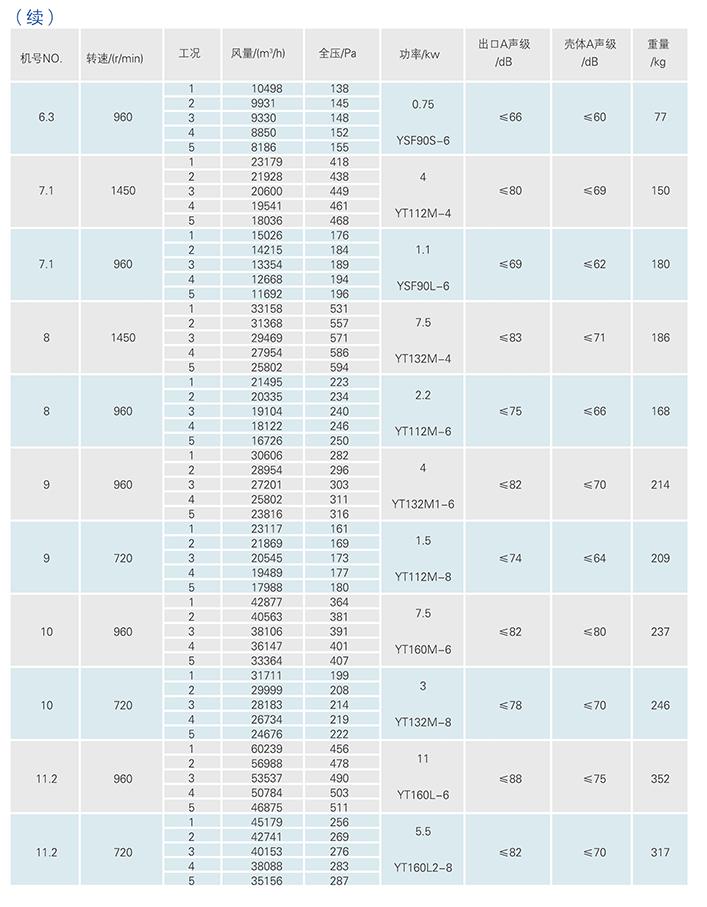

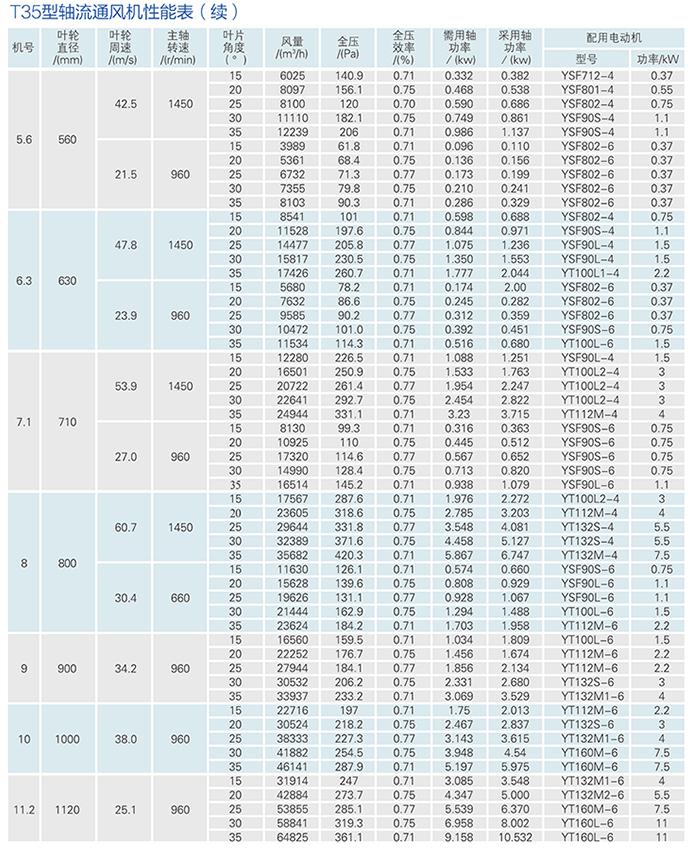

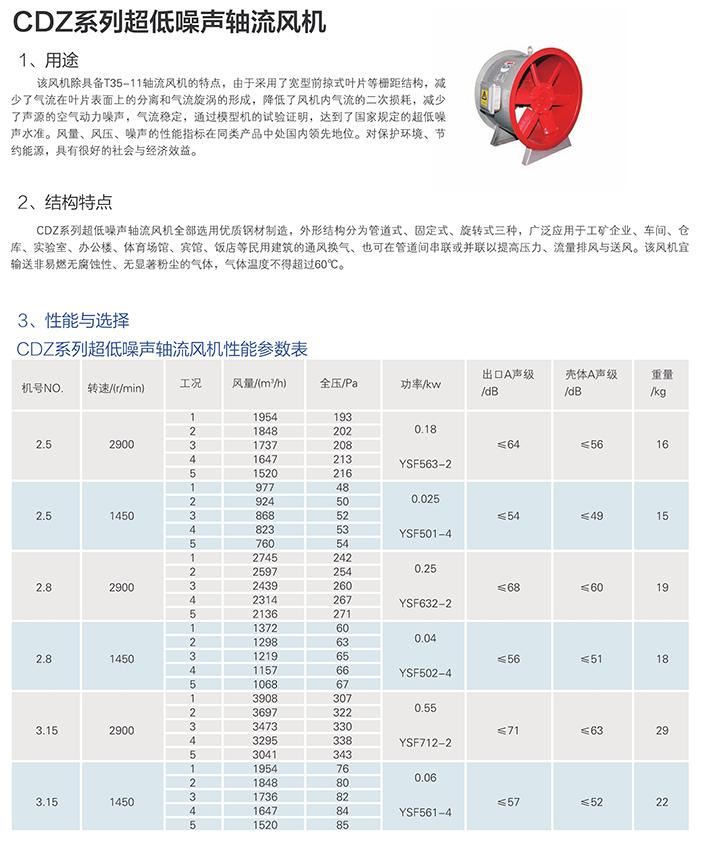

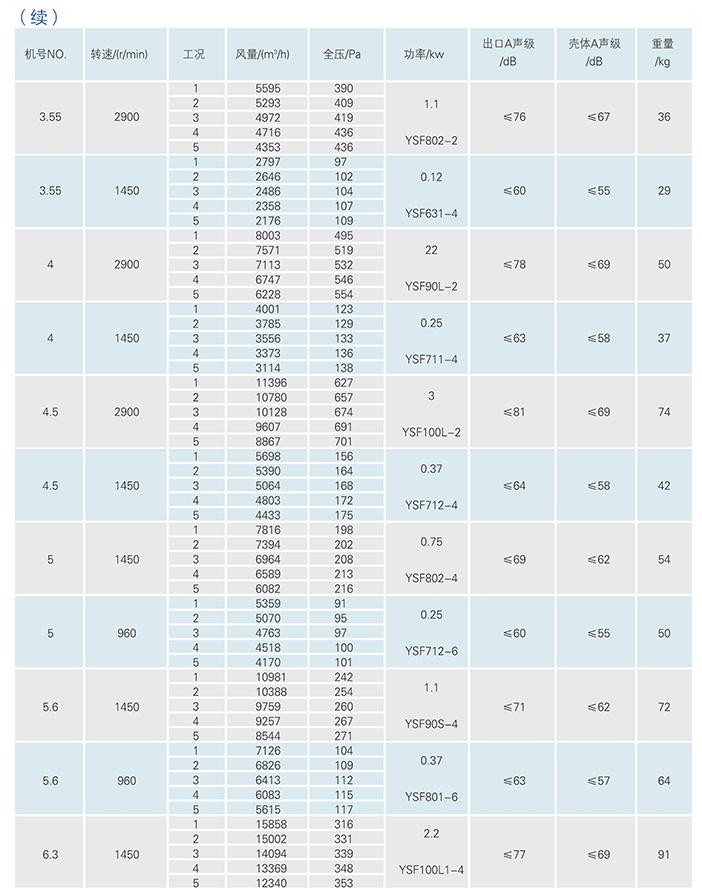

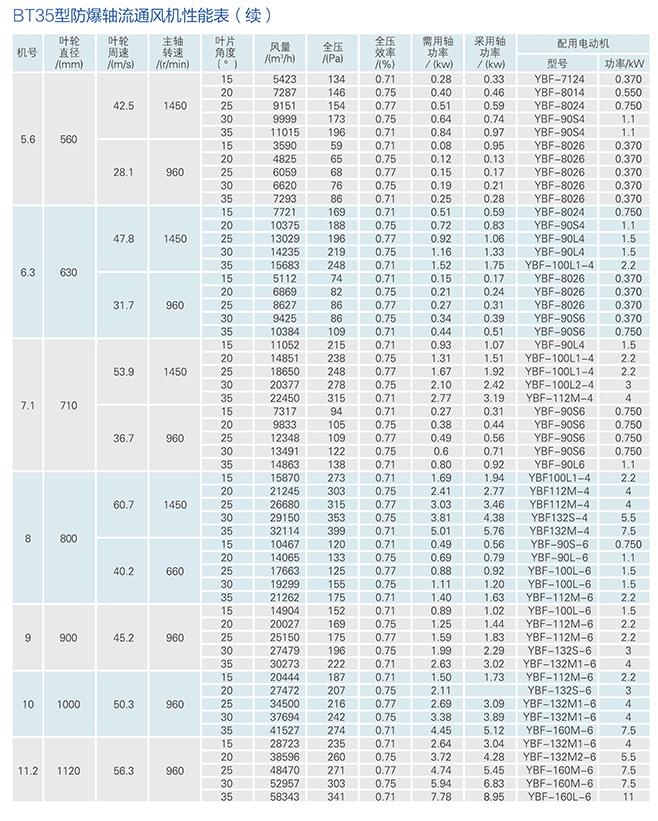

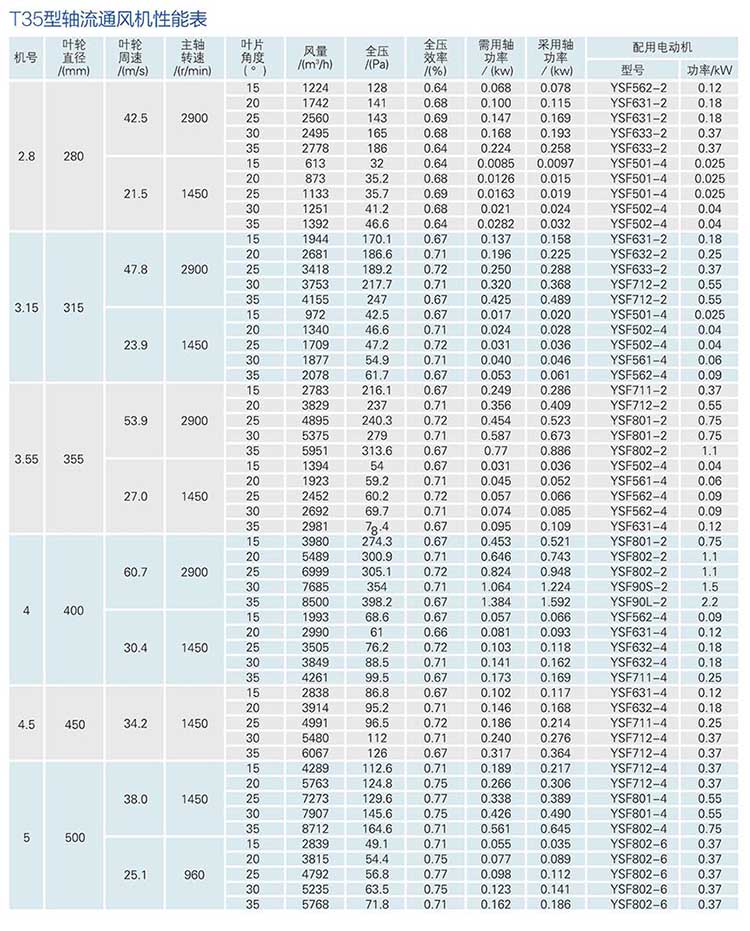

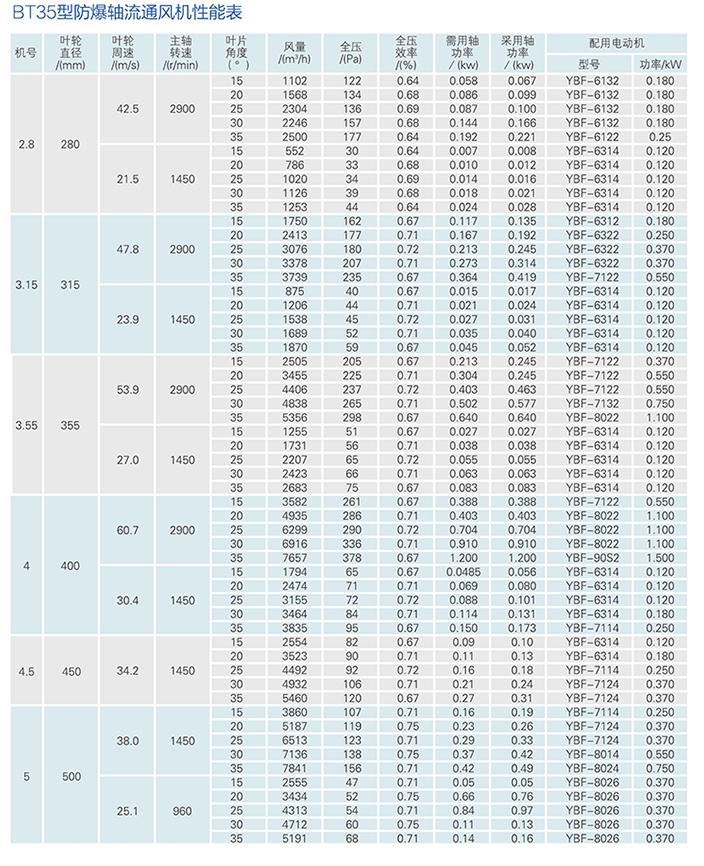

6、軸流風機性能表
