消聲器

網站首頁 / 產品中心 / 消聲器

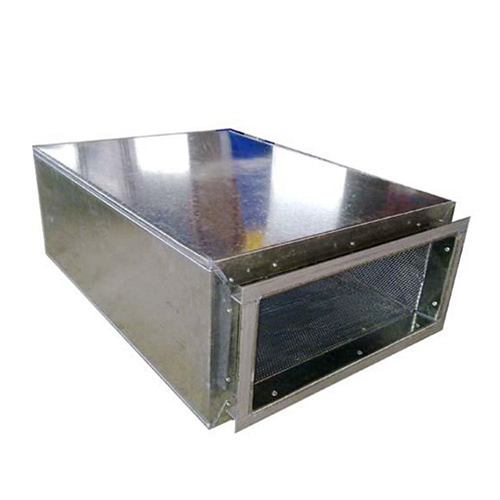

名稱：ZP風管消聲器

詳細信息

ZP100型消聲器系列是在國家通用圖集T701-6消聲器的基礎上，吸收了國內外最新技術，設計的新產品，是國家建筑標準設計圖集通用產品。標準號為97T710。 ZP100型消聲器系列主要應用于各類通風空調系統中的噪聲治理，可有效地降低空氣動力性噪聲，具有適用風量范圍大、系列規格全、與標準 風管配套好、消聲量高、氣流阻力小、防火、防潮、防霉、防蛀等特點，特別適用于種類大型公共建筑，例如：廣播電視大樓、影劇院、賓館、寫字樓等高層建筑的通風空調系統消聲，也可適用于工業企業的通風系統消聲。 ZP100型消聲器為矩形片式結構，采用鍍鋅鋼板制作，咬口拼接。共有49個規格，處理風量范圍為720m /h-90000m /n（也可特殊定制），消聲量為15dB(A)/m，壓力損失14-55Pa（風速5-10010m/s)。ZP100型消聲器片厚100mm,單節有效長度為1000mm，根據消聲量需要及現場安裝位置的不同，可幾節消聲器串聯組合使用。經同濟大學聲學所測定，消聲量為15db以上，壓力損失為14-55Pa。

外形示意圖

ZP100-型消聲器規格選用表

*：為適應低空間的需要而要增加的非標準風管消聲器

序號	型號	外形尺寸			法蘭接口尺寸		設計風量(m3/h)	重量
序號	型號	A	B	L	a	b	風速3～10m/s	重量
1	ZP100（250×160）	550	360	1300	250	160	432～1440	25.8
2	ZP100（250×200）	550	400	1300	250	200	540～1800	48.0
3	ZP100（250×250）	550	450	1300	250	250	675～2250	49.7
4	ZP100（320×160）	620	360	1300	320	160	553～1844	48.5
5	ZP100（320×200）	620	400	1300	320	200	691～2304	51.0
6	ZP100（320×250）	620	450	1300	320	250	864～2880	54.5
7	ZP100（320×320）	620	520	1300	320	320	1106～3686	58.8
8	ZP100（400×200）	700	400	1300	400	200	864～2880	54.5
9	ZP100（400×250）	700	450	1300	400	250	1080～3600	57.9
10	ZP100（400×320）	700	520	1300	400	320	1350～4500	62.4
11	ZP100（400×400）	700	600	1300	400	400	1728～5760	67.6
12	ZP100（500×200）	750	400	1300	500	200	1080～3600	57.2
13	ZP100（500×250）	750	450	1300	500	250	1350～4500	62.3
14	ZP100（500×320）	750	520	1300	500	320	1728～5760	68.9
15	ZP100（500×400）	750	600	1300	500	400	2160～7200	70.0
16	ZP100（500×500）	750	700	1300	500	500	2700～9000	76.3
17*	ZP100（630×200）	970	410	1450	630	200	1361～4536	76.3
18	ZP100（630×320）	970	460	1450	630	250	1701～5670	79.7
19	ZP100（630×400）	970	536	1450	630	320	2177～7258	85.3
20	ZP100（630×500）	970	620	1450	630	400	2721～9072	92.3
21	ZP100（630×630）	970	720	1450	630	500	3402～11340	100.6
22	ZP100（800×250）	970	860	1450	630	630	4286～14288	112.6
23*	ZP100（800×320）	1075	470	1450	800	250	2160～7200	91.3
24	ZP100（800×400）	1075	550	1450	800	320	2808～9216	97.7
25	ZP100（800×500）	1075	620	1450	800	400	3456～11520	104.7
26	ZP100（800×630）	1150	730	1450	800	500	4320～14400	120.6
27	ZP100（800×800）	1150	900	1450	800	630	5400～18000	143.7
28	ZP100（1000×250）	1150	1050	1450	800	800	6912～23040	162.1
29*	ZP100（1000×320）	1425	500	1600	1000	250	2700～9000	129.8
30	ZP100（1000×400）	1425	550	1600	1000	320	3456～11520	141.0
31	ZP100（1000×500）	1425	650	1600	1000	400	4320～14400	149.6
32	ZP100（1000×630）	1425	750	1600	1000	500	5400～18000	166.5
33	ZP100（1000×800）	1425	900	1600	1000	630	6814～22680	184.1
34	ZP100（1000×1000）	1425	1050	1600	1000	800	8640～28800	213.1
35	ZP100（1250×320）	1425	1300	1600	1000	1000	10800～3600	233.0
36*	ZP100（1250×400）	1500	600	1600	1250	320	4320～14400	147.4
37	ZP100（1250×500）	1500	700	1600	1250	400	5400～18000	158.6
38	ZP100（1250×630）	1500	850	1600	1250	500	6750～22500	173.2
39	ZP100（1250×800）	1500	950	1600	1250	630	8505～28350	189.6
40	ZP100（1250×1000）	1500	1150	1600	1250	800	10800～36000	220.2
41	ZP100（1250×1250）	1500	1400	1600	1250	1000	13500～45000	247.8
42	ZP100（1600×500）	1990	800	1600	1600	500	8640～28800	218.7
43	ZP100（1600×630）	1990	950	1600	1600	630	10886～36290	241.7
44	ZP100（1600×800）	1990	1120	1600	1600	800	13824～46080	280.3
45	ZP100（1600×1000）	1990	1350	1600	1600	1000	17280～57600	315.6
46	ZP100（1600×1250）	1990	1620	1600	1600	1250	21600～72000	356.2
47	ZP100（2000×800）	2420	1120	1600	2000	800	17280～57600	344.1
48	ZP100（2000×1000）	2420	1350	1600	2000	1000	21600～72000	363.2
49	ZP100（2000×1250）	2420	1580	1600	2000	1250	27000～90000	412.2
